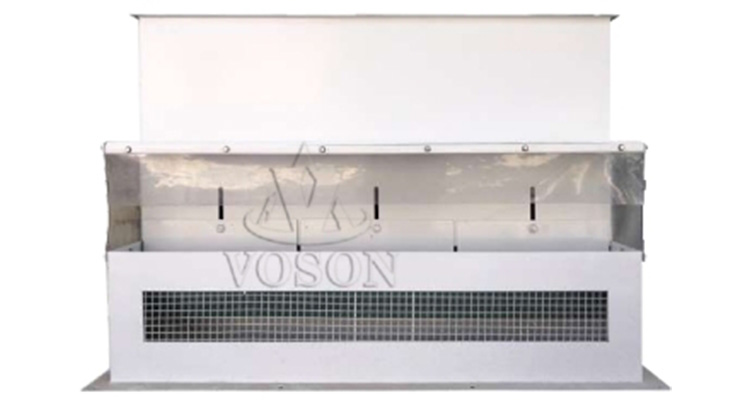

Canal d’aspiration vertical pour éliminer poussières, balles et impuretés légères du blé et du maïs, avec débit d’air réglable jusqu’à 10 800 m³/h.

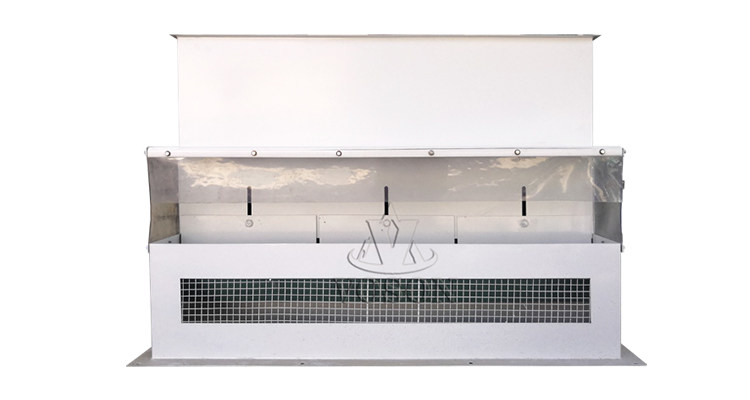

Le canal d’aspiration vertical pour céréales sépare les poussières, les balles, les grains vides et les autres impuretés légères du blé, du maïs et de matières granulaires similaires. Installé dans la section de nettoyage, il utilise une vitesse d’air contrôlée pour enlever les particules légères tout en laissant descendre les bons grains.

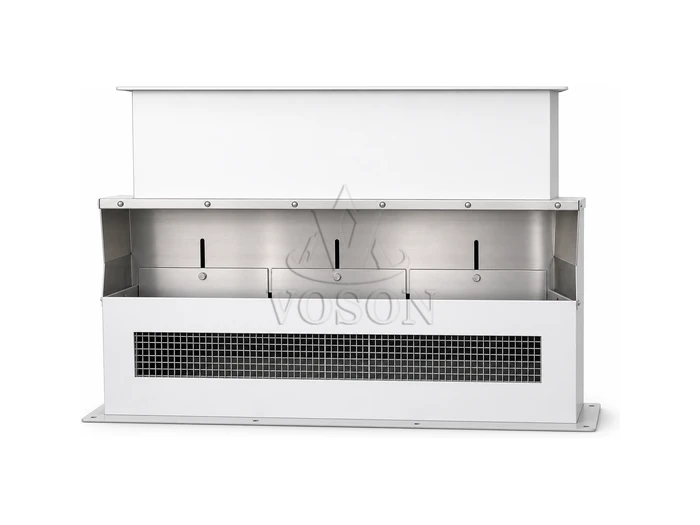

La série TFDZ propose plusieurs largeurs de conduit et un débit d’air de 3 120 à 10 800 m³/h. La capacité en grain dépend du produit, de la charge d’impuretés et du réseau d’aspiration raccordé ; Voson la confirme donc à partir du procédé complet.
Le dispositif d’alimentation répartit la matière sur toute la largeur du canal. Les grains tombent dans un courant d’air ascendant : les particules dont la vitesse de suspension est faible remontent vers la conduite d’aspiration, tandis que les grains plus lourds poursuivent leur descente vers la sortie.
L’opérateur règle l’ouverture d’entrée d’air selon le grain et les impuretés. Une vitesse trop faible laisse passer les déchets légers ; une aspiration excessive peut entraîner des grains sains. Une alimentation uniforme reste donc aussi importante que le débit d’air.
Le canal peut fonctionner à la sortie d’un crible, d’un épierreur ou d’une machine de brossage. Il convient aux minoteries de blé, aux lignes de maïs, aux installations de semoulerie et aux unités de nettoyage des grains.
Le canal vertical constitue principalement la zone de séparation et doit être raccordé à un ventilateur, à des conduites ainsi qu’à un cyclone ou à un filtre. Le séparateur à air recyclé intègre son propre ventilateur et fait recirculer une grande partie de l’air. Le choix dépend de l’existence d’un réseau central d’aspiration, de l’espace disponible et du débit de la ligne.
| Modèle | Largeur (mm) | Épaisseur (mm) | Pression (mm H₂O) | Débit d’air (m³/h) | Dimensions L × l × H (mm) |
|---|---|---|---|---|---|
| TFDZA/B/C100 | 1 020 | 150 | 50 | 3 120-5 400 | 1 125 × 405 × 1 450 |
| TFDZA/B/C150 | 1 520 | 180 | 50 | 4 800-8 100 | 1 652 × 557 × 1 450 |
| TFDZA/B/C180 | 1 820 | 180 | 50 | 5 400-9 600 | 1 952 × 557 × 1 450 |
| TFDZA/B/C200 | 2 020 | 180 | 50 | 6 000-10 800 | 2 152 × 557 × 1 450 |
Pour dimensionner le canal, Voson examine le type de grain, le débit, la teneur en impuretés légères et les caractéristiques du ventilateur. Le calcul inclut aussi les pertes de charge des conduites, du cyclone et du filtre. Cette vérification évite une aspiration irrégulière sur la largeur de travail.
L’équipement peut s’intégrer dans une ligne complète de transformation des céréales avec criblage, éperrage, conditionnement et mouture.
1. Le canal d’aspiration possède-t-il son propre ventilateur ?
Non. Il fonctionne avec un réseau d’aspiration externe correctement dimensionné.
2. Peut-il retirer les pierres ?
Il cible les impuretés légères. Un épierreur séparé traite les pierres et les matières lourdes.
3. Quelles données faut-il fournir pour la sélection ?
Indiquez le grain, le débit horaire, les impuretés à retirer et les données du réseau d’aspiration disponible.
Contactez Voson pour obtenir une configuration adaptée à votre section de nettoyage.
