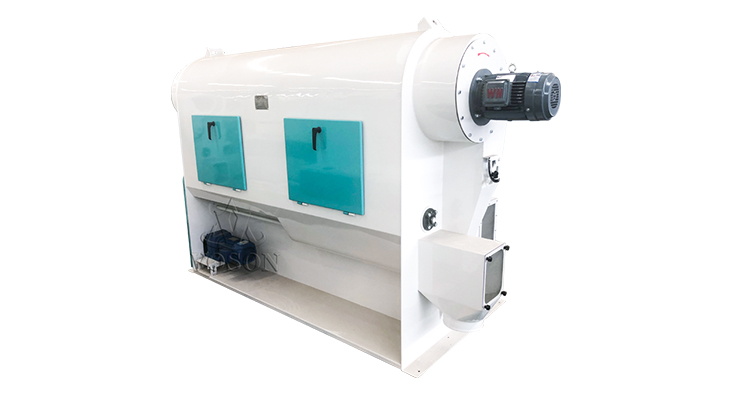

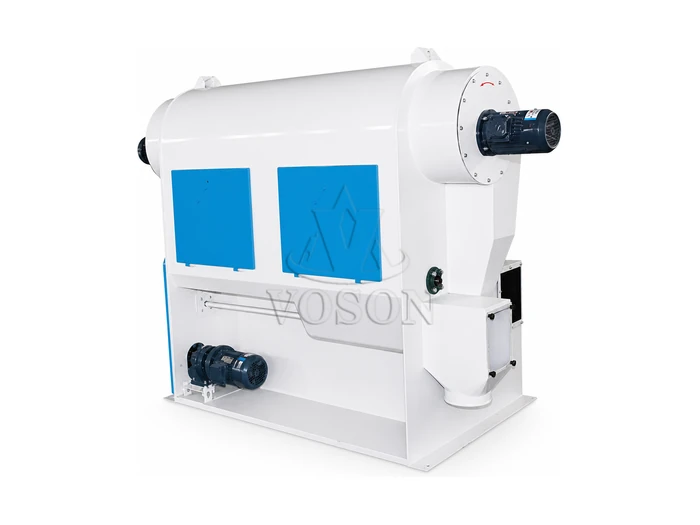

Séparateur à air recyclé pour retirer poussières, balles et impuretés légères du blé et du maïs, de 9 à 120 t/h selon le mode de nettoyage.
Le séparateur à air recyclé pour céréales retire les poussières, les balles, les fragments de paille et les autres impuretés plus légères que le grain. Il traite notamment le blé, le maïs et l’orge dans les sections de pré-nettoyage et de nettoyage des minoteries.
La série TFXH couvre 40 à 120 t/h en pré-nettoyage et 9 à 32 t/h en nettoyage précis. Voson sélectionne le modèle selon le grain, la charge d’impuretés, le résultat recherché et la capacité de toute la ligne.
Un tamis sépare les impuretés selon leur taille. Le séparateur à air les classe selon leur comportement dans un courant d’air. Il complète ainsi les cribles et les épierreurs en ciblant surtout les matières de faible densité dont la dimension peut être proche de celle du grain.
Le dispositif d’alimentation répartit le grain dans le canal d’aspiration. Le ventilateur crée un courant d’air qui soulève les impuretés légères, alors que les grains plus lourds descendent vers la sortie du produit propre. Un séparateur centrifuge extrait ensuite les déchets transportés par l’air et les dirige vers la chambre de collecte.
Une grande partie de l’air retourne dans le circuit au lieu d’être rejetée directement. Cette recirculation réduit le volume d’air extérieur à traiter et aide à contenir la poussière. Un réglage correct retire les impuretés sans entraîner les bons grains.
Le pré-nettoyage privilégie un débit élevé. Il réduit rapidement la charge de poussières avant le stockage ou les machines de nettoyage fin. La capacité indicative atteint 40 à 120 t/h.
Le nettoyage recherche une séparation plus précise avant le conditionnement et la mouture. Le débit indicatif se situe entre 9 et 32 t/h. Le même modèle affiche donc deux capacités selon le niveau de séparation demandé.
Les valeurs suivantes servent à la présélection. Le débit réel dépend du grain, de sa teneur en impuretés et du niveau de séparation attendu.
| Modèle | Pré-nettoyage (t/h) | Nettoyage (t/h) | Puissance (kW) | Poids (kg) | Dimensions L × l × H (mm) |
|---|---|---|---|---|---|
| TFXH60 | 40 | 9 | 2,2 + 0,75 | 489 | 1 240 × 1 005 × 1 745 |
| TFXH80 | 50 | 12 | 2,2 + 0,75 | 538 | 1 440 × 1 005 × 1 745 |
| TFXH100 | 65 | 16 | 3 + 0,75 | 538 | 1 640 × 1 005 × 1 745 |
| TFXH125 | 83 | 20 | 3 + 0,75 | 630 | 2 300 × 1 005 × 1 745 |
| TFXH150 | 100 | 24 | 2,2 × 2 + 1,1 | 680 | 2 550 × 1 005 × 1 745 |
| TFXH180 | 105 | 28 | 3 × 2 + 1,1 | 759 | 2 850 × 1 005 × 1 745 |
| TFXH200 | 120 | 32 | 3 × 2 + 1,1 | 806 | 2 870 × 1 005 × 1 745 |
Le séparateur peut fonctionner après un crible de pré-nettoyage. Voson vérifie le débit, la hauteur disponible, les raccordements, l’évacuation des déchets et la compatibilité avec les convoyeurs avant de définir le schéma d’installation.
Dans une ligne complète de transformation des céréales, une aspiration bien dimensionnée protège les étapes suivantes contre une charge excessive de poussière et stabilise la qualité du grain envoyé au conditionnement.
1. Quelles impuretés cet équipement élimine-t-il ?
Il retire principalement les poussières, les balles, les fragments de paille et les matières plus légères que les grains.
2. Pourquoi les deux capacités diffèrent-elles ?
Le pré-nettoyage accepte un débit supérieur et vise une séparation initiale. Le nettoyage demande plus de précision, ce qui réduit le débit nominal.
3. Quelles données faut-il fournir pour choisir un modèle ?
Indiquez le type de grain, le débit horaire, la teneur en impuretés légères, le niveau de propreté attendu et les équipements situés en amont et en aval.
